Los accesorios HDPE PE100 son las piezas de polietileno de alta densidad (codos, tees, reducciones, bridas, tapones y acoples) que conectan una red de tuberías con el mismo material y la misma resistencia de largo plazo que el tubo. En proyectos industriales (minería, plantas de proceso, redes de agua y sistemas contra incendios) son el punto donde se define si una línea dura décadas o falla en su primera prueba hidrostática.
Esta guía resume cómo especificarlos: qué significa PE100, qué tipos existen, dónde rinden mejor, cómo elegir SDR y método de unión, y qué verificar antes de comprar.
¿Qué significa PE100 y por qué domina en obras industriales?
PE100 es una clasificación de resina de polietileno según su resistencia mínima requerida (MRS) de 10 MPa a 20 °C y 50 años, frente a los 8 MPa del PE80. En la práctica, esa diferencia permite usar paredes más delgadas para la misma presión o, con la misma pared, trabajar a mayor presión.
Para un proyecto industrial, esto se traduce en cuatro ventajas concretas:
- Resistencia a la corrosión y a la abrasión: no se oxida ni requiere protección catódica, y soporta bien fluidos con sólidos en suspensión como pulpas y relaves.
- Uniones monolíticas: la termofusión y la electrofusión crean una unión tan resistente como el tubo, sin juntas elastoméricas que envejezcan.
- Menor peso: facilita el montaje en terreno irregular y en altura, y reduce maquinaria de izaje.
- Vida útil de diseño superior a 50 años en condiciones normales de operación, con bajo mantenimiento.

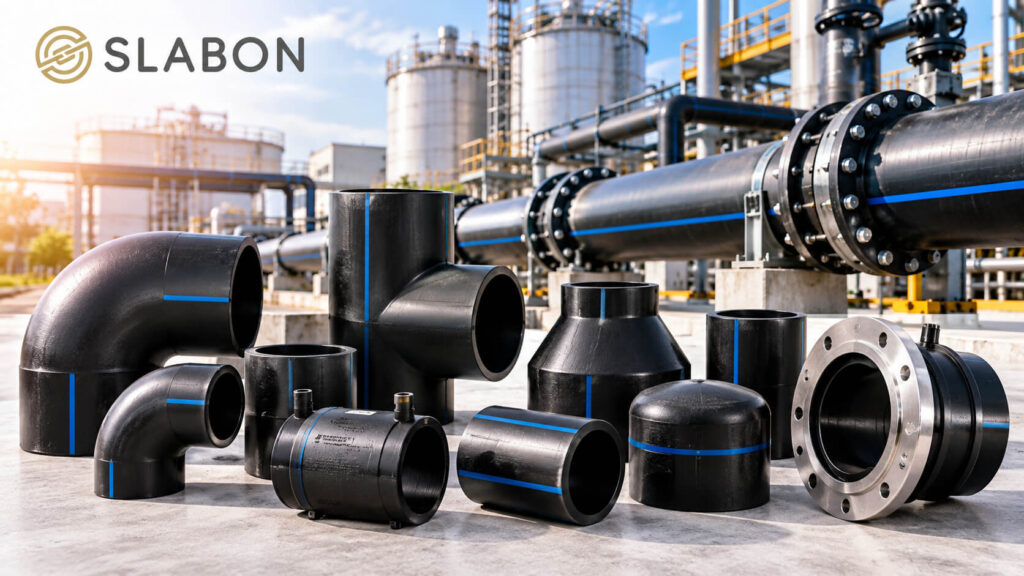

Tipos de accesorios HDPE PE100 y su función en la red
Cada accesorio resuelve un problema distinto de la línea. Esta tabla sirve como referencia rápida de especificación:
| Accesorio | Función en la red | Uso industrial típico |
|---|---|---|
| Codo 90° | Cambio de dirección brusco | Esquinas de planta, salidas de bombas, derivaciones |
| Codo 45° | Cambio de dirección suave, menor pérdida de carga | Trazados con curvas amplias, líneas de alto caudal |
| Tee | Derivación o ramal | Anillos de distribución, tomas a equipos |
| Reducción concéntrica | Cambio de diámetro | Transiciones a bombas, válvulas y colectores |
| Flange adapter + backup ring | Conexión a válvulas, equipos y tubería de acero | Cámaras de válvulas, estaciones de bombeo, puntos de mantenimiento |
| Acople de electrofusión | Unión de tubo con tubo o reparación | Tramos con poco espacio, reparaciones en línea, zanjas estrechas |
Además existen tapones, stub-ends, silletas de derivación y reducciones excéntricas, según la configuración de la red.
Aplicaciones industriales donde los accesorios PE100 rinden mejor
Minería y relaves
La conducción de agua de proceso, pulpas, soluciones de lixiviación y relaves exige resistencia a la abrasión y a productos químicos. El HDPE soporta estos fluidos sin corroerse, y las uniones fusionadas evitan fugas en zonas ambientalmente sensibles.
Plantas industriales y transporte de fluidos químicos
En plantas de proceso, el PE100 se usa para agua industrial, efluentes y muchos fluidos químicos. Antes de especificar, verifique la compatibilidad química con la tabla del fabricante y la temperatura de operación, porque el polietileno requiere reducir la presión admisible cuando la temperatura sube.
Redes de agua contra incendios
Los accesorios con aprobación FM en SDR11 se usan en redes enterradas de agua contra incendios, donde la ausencia de corrosión elimina uno de los modos de falla más comunes del acero. Si su proyecto es de protección contra incendios, revise también la normativa aplicable (NFPA 24 y RNE A.130).
Saneamiento, drenaje y riego
En redes de drenaje, saneamiento e irrigación agrícola, el PE100 permite largas distancias con pocas juntas y buen comportamiento en terrenos con asentamientos.
Cómo especificar: SDR, presión, norma y método de unión
Una especificación completa de accesorios HDPE PE100 debe definir cuatro variables:
| Variable | Qué definir | Referencia |
|---|---|---|
| SDR (relación diámetro/espesor) | Debe coincidir con el del tubo. SDR11 equivale aprox. a PN16 y SDR17 a PN10 (agua, 20 °C, PE100) | ISO 4427 |
| Presión y temperatura | Presión de trabajo, picos de golpe de ariete y temperatura máxima de operación | Derating del fabricante |
| Norma del accesorio | Inyectado o fabricado; norma de fabricación y de ensayo | ISO 4427-3, ASTM D3261 (termofusión), ASTM F1055 (electrofusión) |
| Método de unión | Termofusión a tope, electrofusión o brida, según diámetro y espacio | ASTM F2620 (práctica de fusión) |
Accesorios inyectados vs. fabricados (segmentados): los inyectados se moldean en una sola pieza y suelen admitir la presión nominal completa del tubo. Los fabricados se construyen soldando segmentos de tubo y, en general, requieren reducir la presión de trabajo; confirme el factor con el fabricante antes de usarlos en líneas de alta presión.
Regla de oro: el accesorio debe tener el mismo SDR (o menor) que el tubo al que se une. Un accesorio de pared más delgada que el tubo se convierte en el punto débil de la línea.
Termofusión o electrofusión en obra industrial
La elección depende del diámetro, el espacio disponible y la logística de la obra. La termofusión a tope es eficiente en diámetros grandes y tramos largos con espacio para la máquina; la electrofusión resuelve zanjas estrechas, reparaciones y conexiones donde no se puede mover el tubo. Para el análisis completo, consulte nuestra comparación entre termofusión y electrofusión en HDPE.
Checklist de compra y recepción de accesorios HDPE PE100
- Marcado legible en cada pieza: material (PE100), SDR, diámetro, norma y lote.
- Certificado del material y del lote con trazabilidad al fabricante.
- Certificaciones del proyecto (por ejemplo, aprobación FM en sistemas contra incendios).
- Compatibilidad SDR con el tubo ya adquirido.
- Almacenamiento protegido de radiación UV prolongada y de impactos antes de la instalación.
- Soporte técnico del proveedor para parámetros de fusión y selección de piezas.
Errores frecuentes al especificar accesorios HDPE
- Mezclar SDR entre tubo y accesorio sin verificar la presión admisible resultante.
- Usar accesorios fabricados en líneas de alta presión sin aplicar el factor de reducción.
- Ignorar la temperatura de operación al calcular la presión de trabajo.
- Omitir el anclaje o la restricción en cambios de dirección y derivaciones de líneas presurizadas.
- Fusionar sin un procedimiento calificado y sin control de parámetros. Más sobre esto en errores comunes en la fusión de HDPE que generan fugas.
Preguntas frecuentes sobre accesorios HDPE PE100
¿Cuál es la diferencia entre accesorios PE80 y PE100?
El PE100 tiene una resistencia mínima requerida de 10 MPa frente a 8 MPa del PE80, lo que permite mayor presión con la misma pared o menor espesor para la misma presión.
¿Se pueden unir accesorios PE100 a tubería de acero?
Sí. Se hace con flange adapter y backup ring (brida) o con adaptadores mecánicos. Consulte la guía de bridas y stub-end en HDPE para el detalle de la conexión.
¿Qué presión soporta un accesorio SDR11?
Un accesorio inyectado PE100 SDR11 corresponde a PN16 (16 bar) para agua a 20 °C. La presión admisible baja al aumentar la temperatura, por lo que debe confirmarse con la ficha del fabricante.
¿El HDPE sirve para fluidos químicos y relaves?
En general sí, por su resistencia química y a la abrasión, pero la compatibilidad depende del fluido, la concentración y la temperatura. Verifique siempre la tabla de resistencia química.
